Klempířské prvky pro systém opláštění střech (OBD)

Klempířské prvky jsou součástí systému lehkého opláštění ze sendvičových panelů. Kromě toho je lze využít jako samostatný dokončovací prvek. Slouží ke spojování a finalizaci stěn a dalších konstrukčních prvků ze sendvičových panelů. Klempířské prvky jsou vyráběny z pozinkovaného plechu s polyesterovou vrstvou o tloušťce 25 μm ve standardních tloušťkách 0,50, 0,63, 0,70, 0,75 mm (výjimkou jsou prvky OBD-5 a OBD-9, které standardně vyrábíme v tloušťce 1,0 mm) a v délkách od 1,00 m do 6,00 m (výjimkou je prvek OBD-3, který standardně vyrábíme v délce 1,00 m. Případné jiné délky je třeba konzultovat s výrobcem;

Nabídka sendvičových panelů ARPANEL:

OBD-1 OBD-2 OBD-3 OBD-4 OBD-5 OBD-6 OBD-7 OBD-8 OBD-9 OBD-10 OBD-11 OBD-12 OBD-13 OBD-14 OBD-15 OBD-16 OBD-17 OBD-18 OBD-19 OBD-20 OBD-21 OBD-22 OBD-23 OBD-24 OBD-25 OBD-26

Hřebenový prvek vnější

OBD-1

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	410

Hřebenový prvek vnitřní

OBD-2

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	120

Krycí lišta, tzv. hřebenová

OBD-3

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	145

Lemování okraje trapézu

OBD-4

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	135

Lemování do podřezu u okapu

OBD-5

SPECIFIKACE

Tloušťka panelu [mm]	60	80	100	120	150	160	180	200
Šířka rozvinu [mm]	263	283	303	323	353	363	383	403

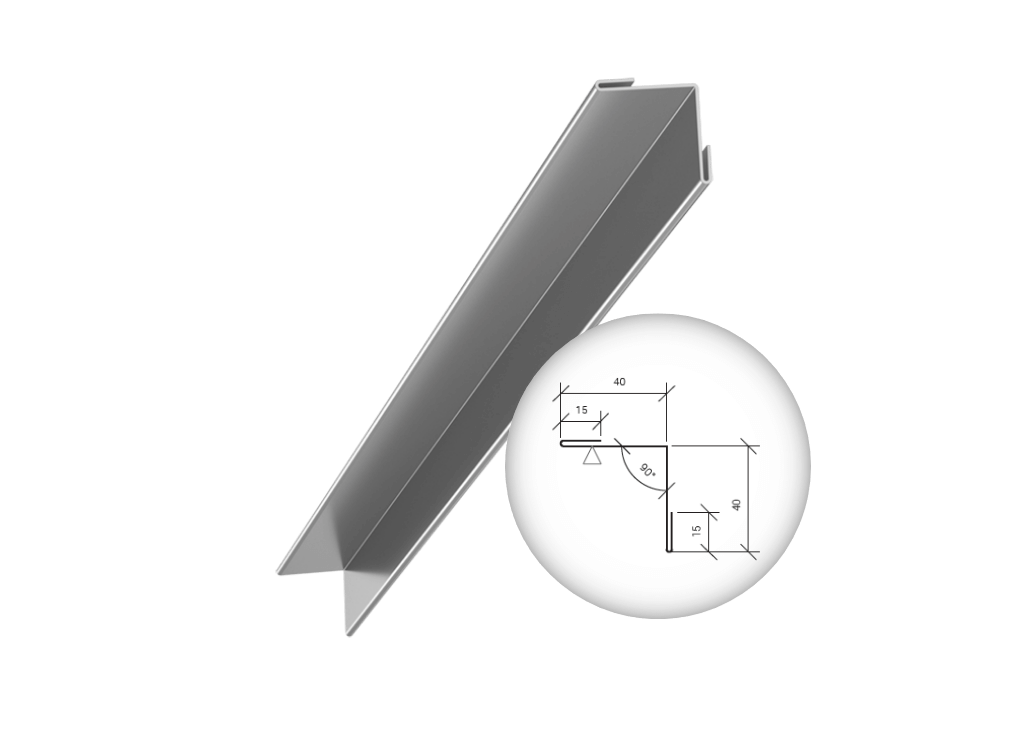

Vnitřní rohová lišta A

OBD-6

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	110

Vnitřní rohová lišta B

OBD-7

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	110

Krycí lišta ke zdi

OBD-8

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	300

Vrchní profil

OBD-9

SPECIFIKACE

Tloušťka panelu [mm]	60	80	100	120	140	150	160	180	200
Šířka rozvinu [mm]	245	265	285	305	325	335	345	365	385

Okapnice A

OBD-10

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	208

Okapnice B

OBD-11

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	310

Okapnice C

OBD-12

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	175 + z

Okapnice D

OBD-13

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	135

Sněhový zachytávač

OBD-14

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	250

Krycí lišta A

OBD-15

SPECIFIKACE

Tloušťka panelu [mm]	60	80	100	120	150	160	180	200
Šířka rozvinu [mm]	165	185	205	225	255	265	285	305

Krycí lišta B

OBD-16

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	220 + z

Dilatační prvek A

OBD-17

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	140 + z1 + z2

Dilatační prvek B

OBD-18

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	236 + z1 + z2

Dilatační krycí lišta vnitřní

OBD-19

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	200

Krycí lišta ke zdi horní

OBD-20

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	155

Okapnice E

OBD-21

SPECIFIKACE

Tloušťka panelu [mm]	60	80	100	120	150	160	180	200
Šířka rozvinu [mm]	333+z	353+z	373+z	393+z	423+z	433+z	453+z	473+z

Okapnice F

OBD-22

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	175 + z1 + z2

Okapnice G

OBD-23

SPECIFIKACE

Tloušťka panelu [mm]	60	80	100	120	150	160	180	200
Šířka rozvinu [mm]	456	476	496	516	546	556	576	596

Okapnice H

OBD-24

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	290 + z

Krycí lišta C

OBD-25

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	110

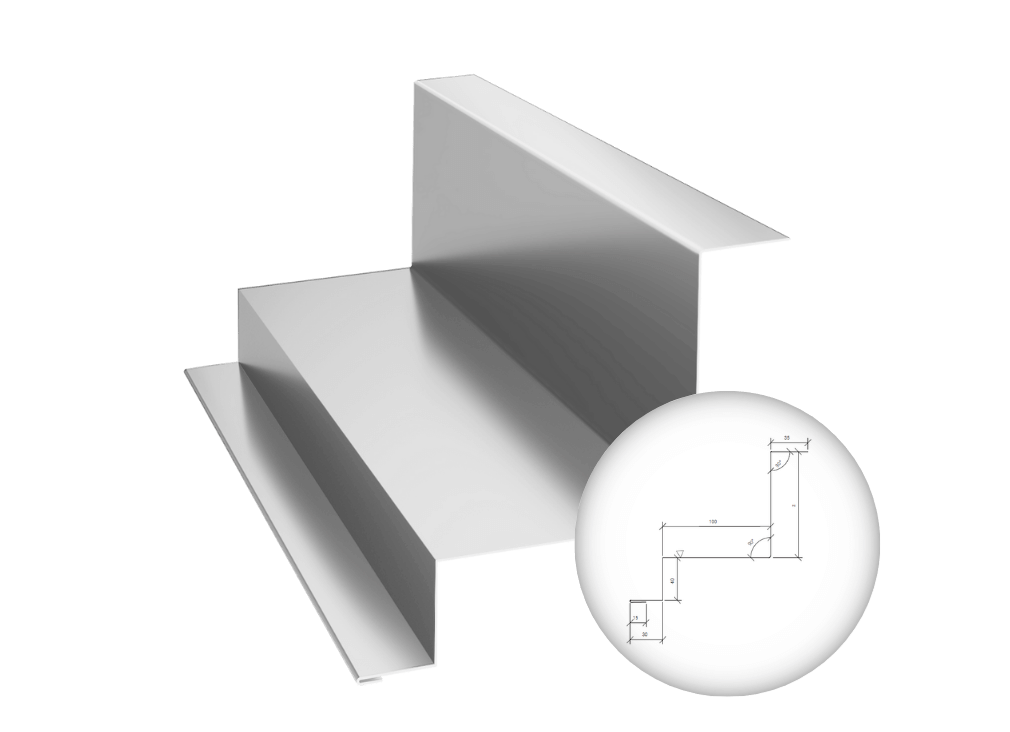

Boční ochranné zpracování

OBD-26

SPECIFIKACE

Tloušťka panelu [mm]	60-200
Šířka rozvinu [mm]	220 + z
