Klempířské prvky pro fasádní systémy s vertikálním kladením (OBPI)
Klempířské prvky pro fasádní systémy s vertikálním kladením (OBPI)
Klempířské prvky jsou součástí systému lehkého opláštění ze sendvičových panelů. Kromě toho je lze využít jako samostatný dokončovací prvek. Slouží ke spojování a finalizaci stěn a dalších konstrukčních prvků ze sendvičových panelů. Klempířské prvky jsou vyráběny z pozinkovaného plechu s polyesterovou vrstvou o tloušťce 25 μm ve standardních tloušťkách 0,50, 0,63, 0,70, 0,75 mm a v délkách od 1,00 m do 6,00 m. Případné jiné délky je třeba konzultovat s výrobcem;
Nabídka sendvičových panelů ARPANEL:
Vnitřní krycí lišta
OBPI -1
SPECIFIKACE
| Tloušťka panelu [mm] | 60-120 |
| Šířka rozvinu [mm] | 250 |

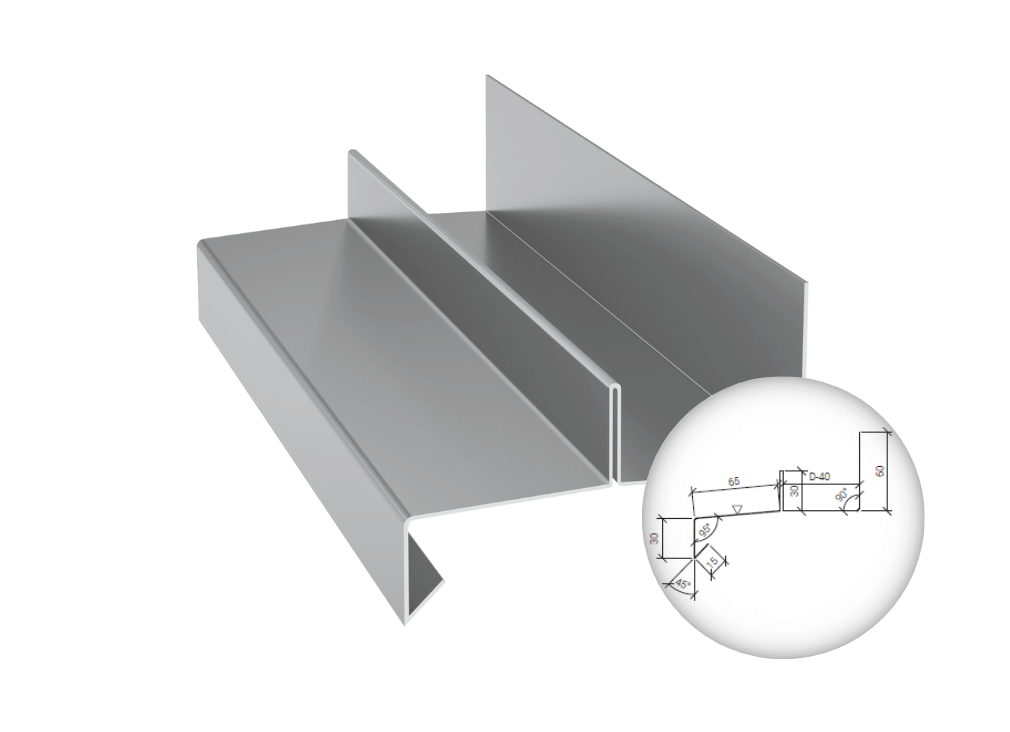

Soklová okapnice A
OBPI-2
SPECIFIKACE
| Tloušťka panelu [mm] | 60 | 80 | 100 | 120 |
| Šířka rozvinu [mm] | 250 | 270 | 290 | 310 |

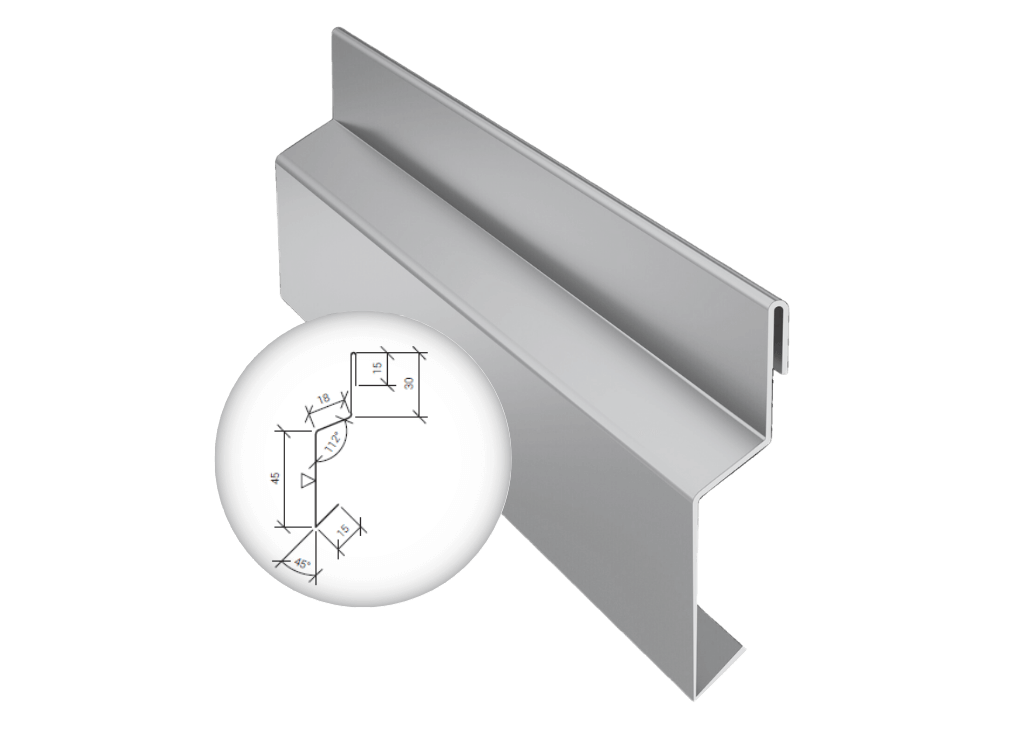

Soklová okapnice B
OBPI-3
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 123 |
Nadokenní lemovací prvek
OBPI-4
SPECIFIKACE
| Tloušťka panelu [mm] | 60-120 |
| Šířka rozvinu [mm] | 122 + z |
Lemování vrat
OBPI-5
SPECIFIKACE
| Tloušťka panelu [mm] | 60 | 80 | 100 | 120 |
| Šířka rozvinu [mm] | 150 + z1 + z2 | 150 + z1 + z2 | 150 + z1 + z2 | 150 + z1 + z2 |

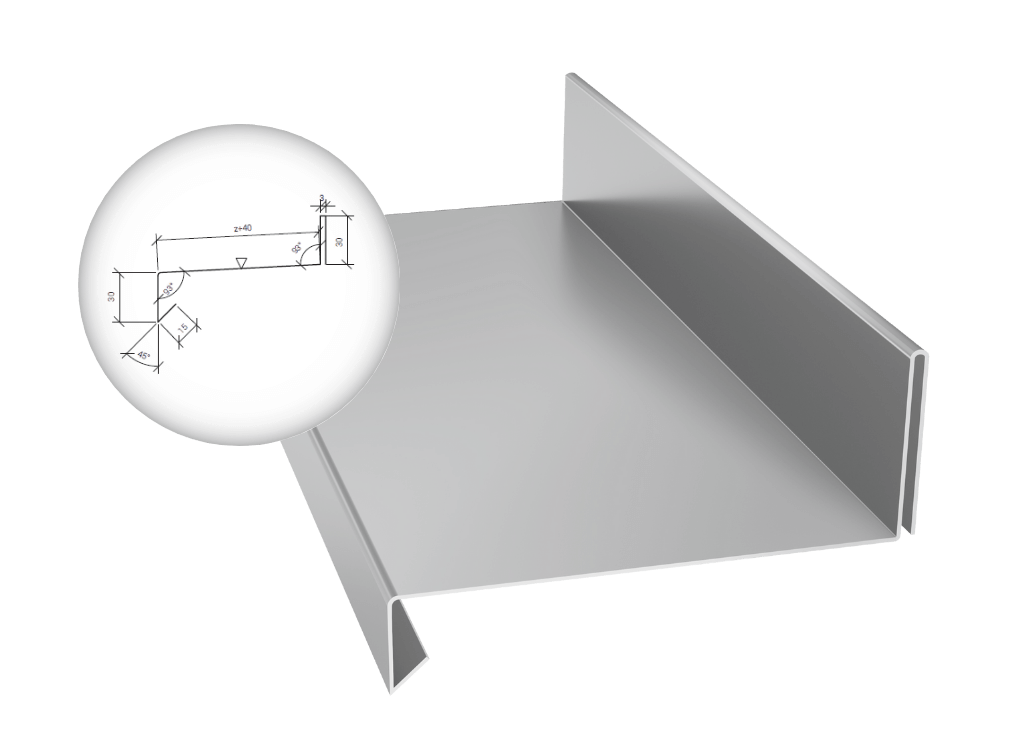

Soklová okapnice
OBPI-6
SPECIFIKACE
| Tloušťka panelu [mm] | 60 | 80 | 100 | 120 |
| Šířka rozvinu [mm] | 148 + z | 148 + z | 148 + z | 148 + z |
Lemování atiky
OBPI-7
SPECIFIKACE
| Tloušťka panelu [mm] | 60 | 80 | 100 | 120 |
| Šířka rozvinu [mm] | 405 | 425 | 445 | 465 |
Krycí lemovací prvek
OBPI-8
SPECIFIKACE
| Tloušťka panelu [mm] | – |
| Šířka rozvinu [mm] | 75 + z1 + z2 |

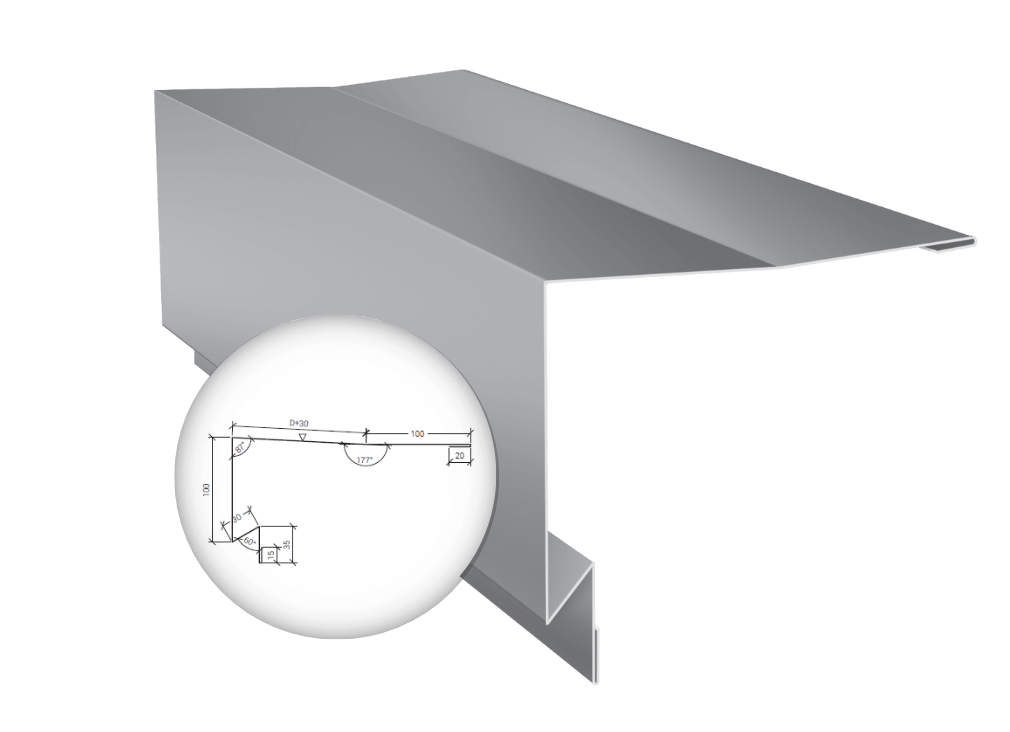

Boční zavětrovací lišta
OBPI-9
SPECIFIKACE
| Tloušťka panelu [mm] | 60 | 80 | 100 | 120 | 150 | 160 | 180 | 200 |
| Šířka rozvinu [mm] | 390 | 410 | 430 | 450 | 480 | 490 | 510 | 530 |

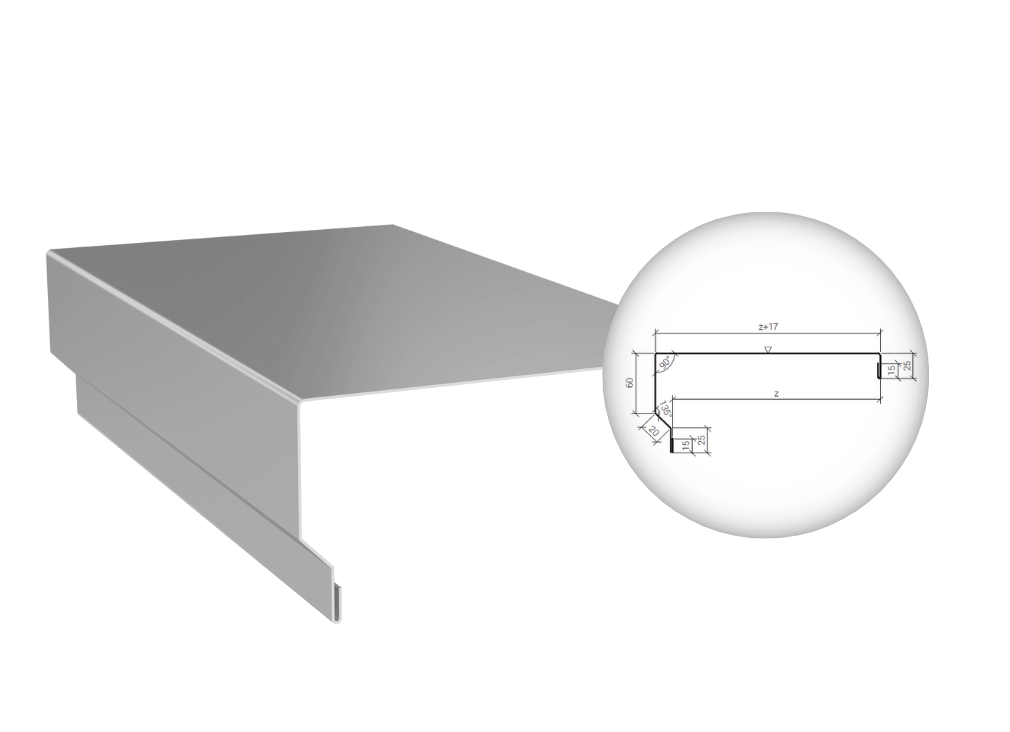

Boční lemování vrat
OBPI-10
SPECIFIKACE
| Tloušťka panelu [mm] | 60-120 |
| Šířka rozvinu [mm] | 177 + z |
Krycí lišta A
OBPI-11
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 165 |

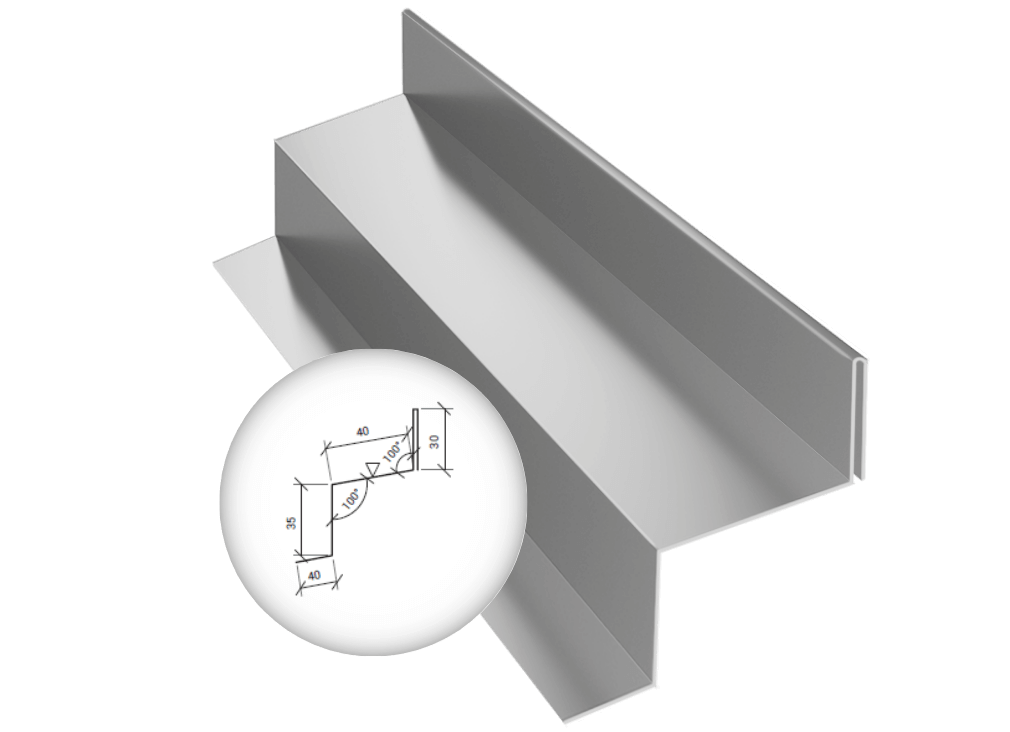

Krycí lišta B
OBPI-12
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 175 |

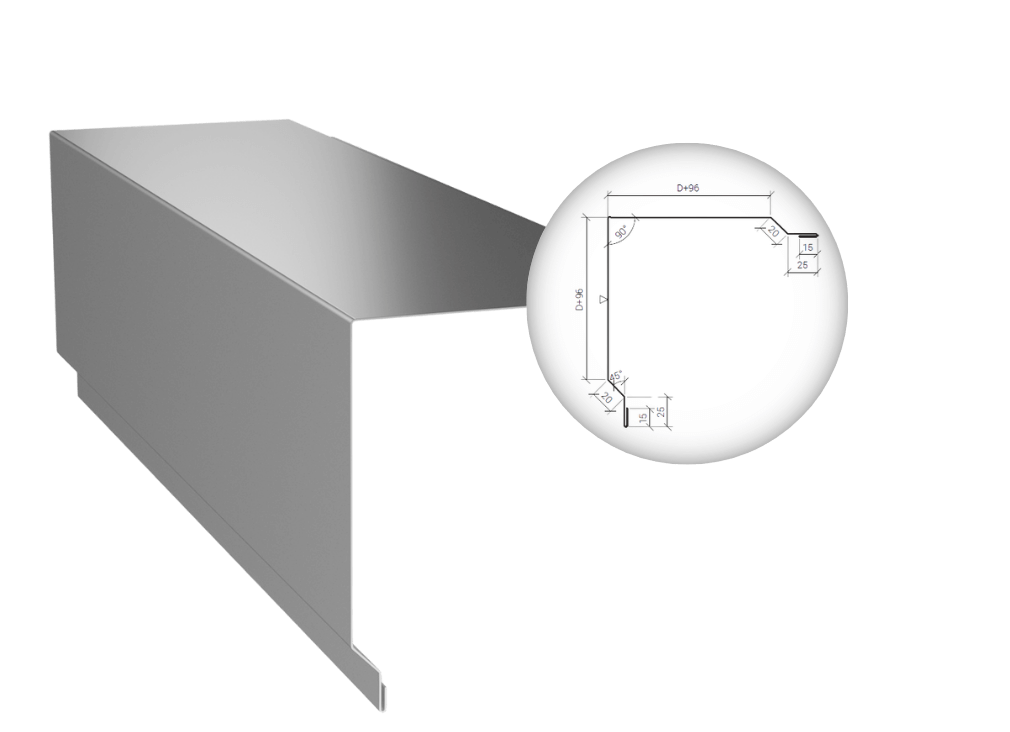

Rohovy lemovací prvek
OBPI-13
SPECIFIKACE
| Tloušťka panelu [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Šířka rozvinu [mm] | 432 | 472 | 512 | 552 | 592 | 612 | 632 | 672 | 712 |

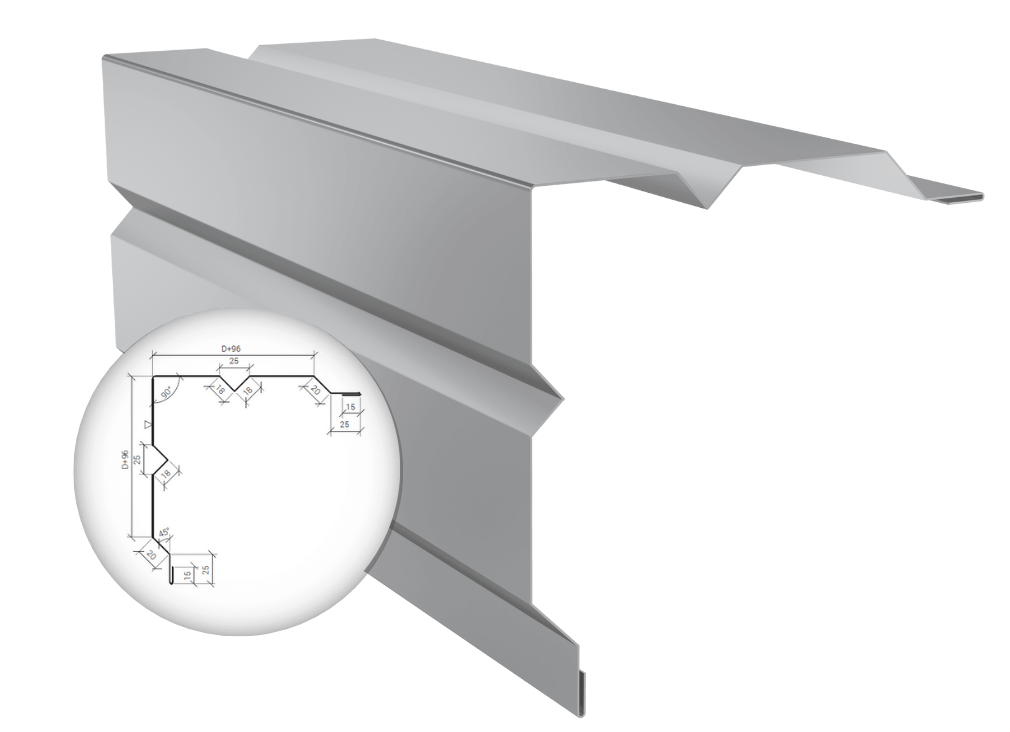

Rohovy lemovací prvek
OBPI-13a
SPECIFIKACE
| Tloušťka panelu [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Šířka rozvinu [mm] | 504 | 544 | 584 | 624 | 664 | 684 | 704 | 744 | 784 |
Dilatační krycí lišta
OBPI-14
SPECIFIKACE
| Tloušťka panelu [mm] | 60-120 |
| Šířka rozvinu [mm] | 250 |

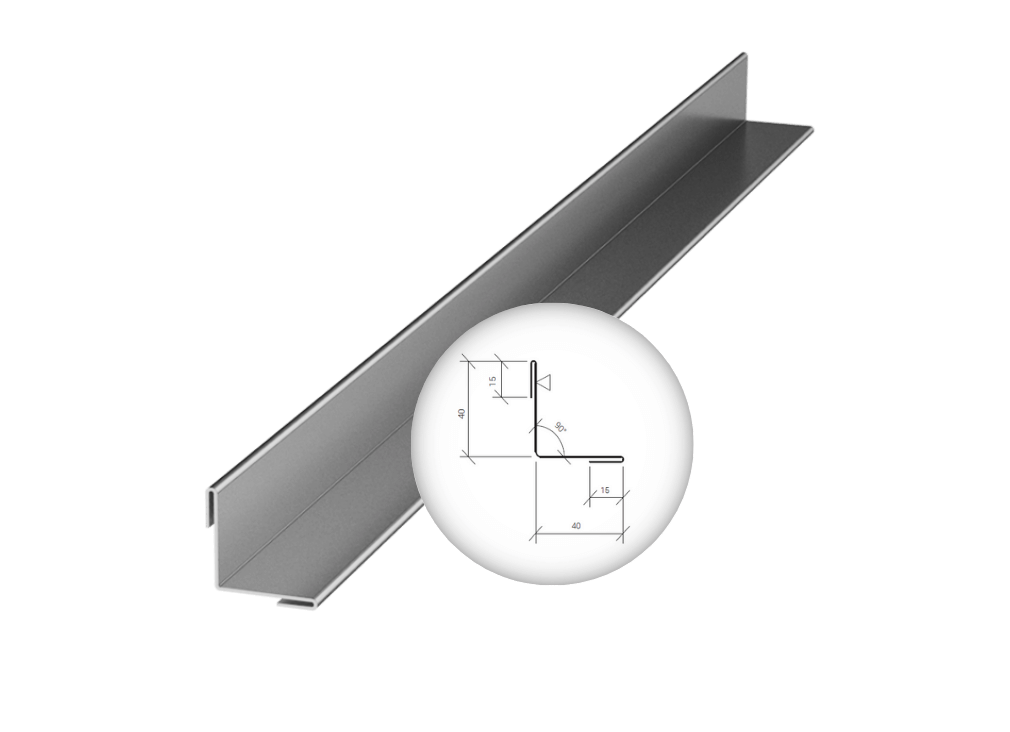

Vnitřní rohová lišta
OBPI-15
SPECIFIKACE
| Tloušťka panelu [mm] | 60-120 |
| Šířka rozvinu [mm] | 110 |
Nadokenní lemovací prvek
OBPI-16
SPECIFIKACE
| Tloušťka panelu [mm] | 60-120 |
| Šířka rozvinu [mm] | 165 |
Lemování parapetu
OBPI-17
SPECIFIKACE
| Tloušťka panelu [mm] | 60-120 |
| Šířka rozvinu [mm] | 208 + z |

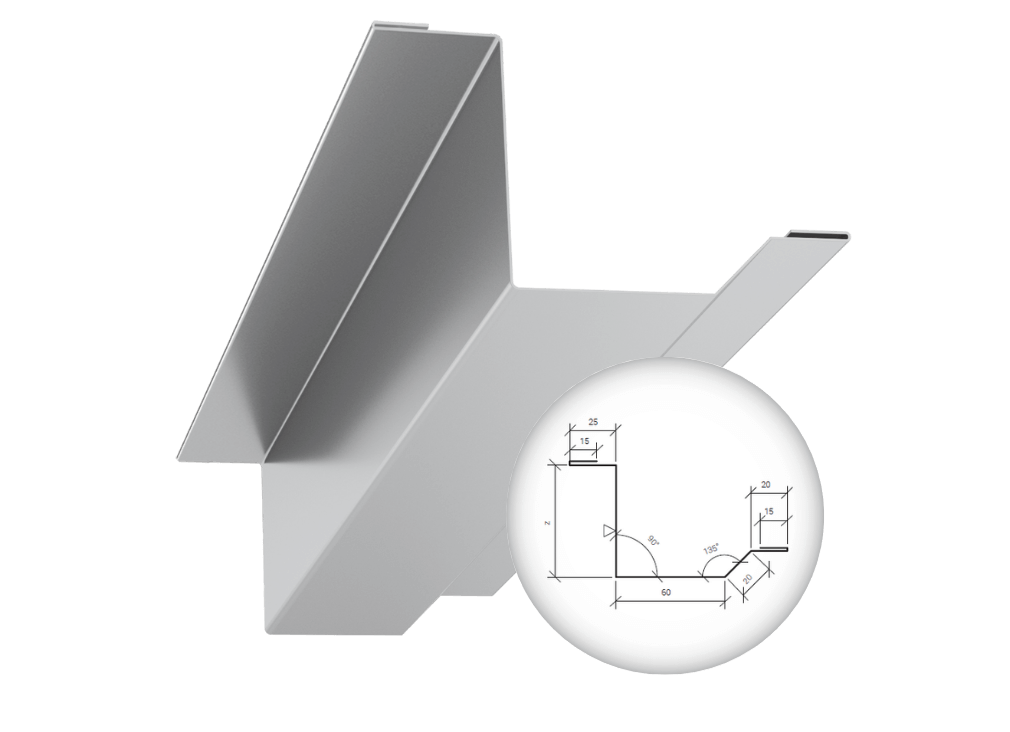

Okenní krycí lišta
OBPI-18
SPECIFIKACE
| Tloušťka panelu [mm] | 60-120 |
| Šířka rozvinu [mm] | 155 + z |
Vnitřní lemovací prvek
OBPI-19
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 120 |
Lemování parapetu
OBPI-20
SPECIFIKACE
| Tloušťka panelu [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Šířka rozvinu [mm] | 145 | 165 | 185 | 205 | 225 | 235 | 245 | 265 | 285 |

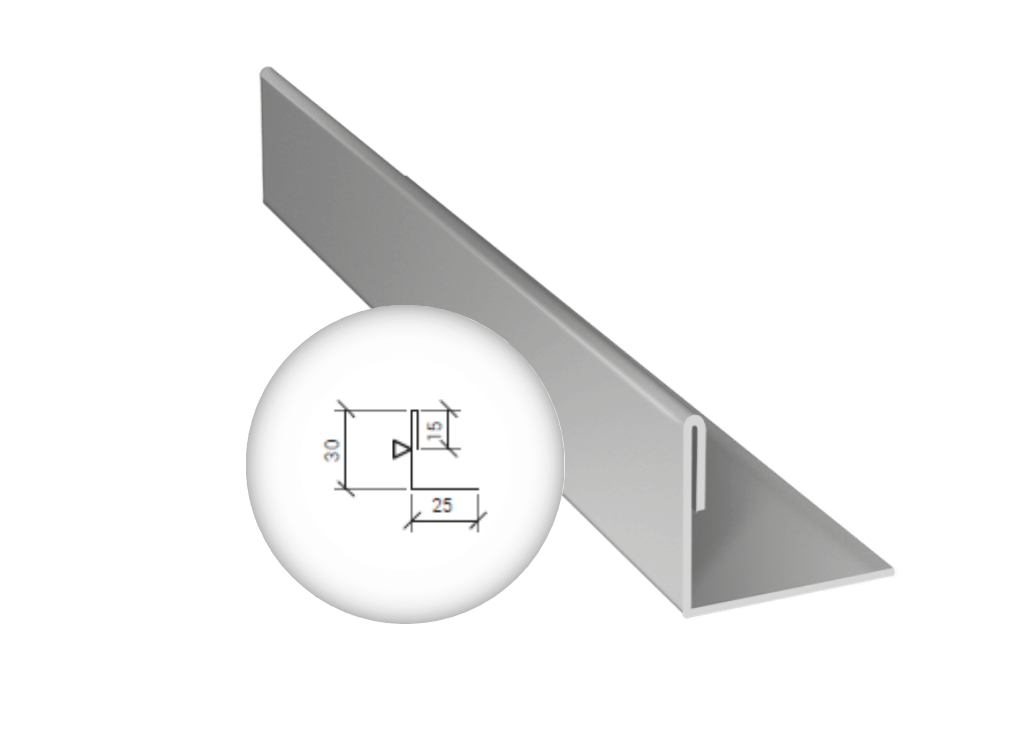

Zakrytí řezané desky
OBPI-21
SPECIFIKACE
| Tloušťka panelu [mm] | 60-120 |
| Šířka rozvinu [mm] | 70 |
Nosný úhelník parapetu
OBPI-22
SPECIFIKACE
| Tloušťka panelu [mm] | 60-120 |
| Šířka rozvinu [mm] | 90 |

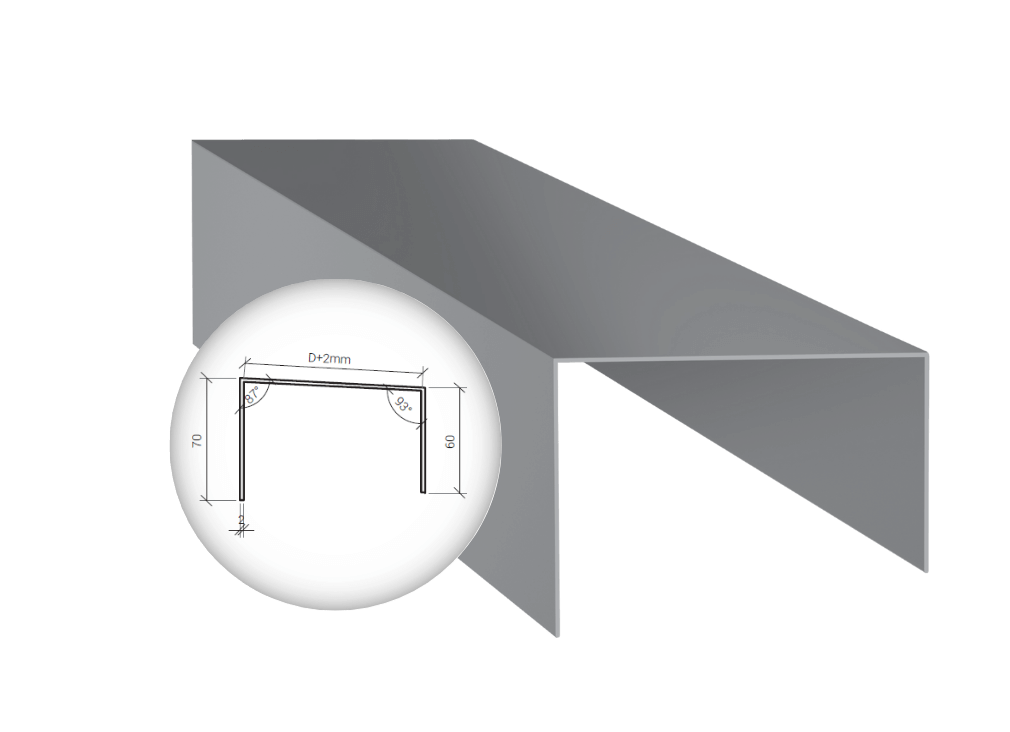

Nosná konstrukce atikového krytu
OBPI-23
SPECIFIKACE
| Tloušťka panelu [mm] | 60 | 80 | 100 | 120 |
| Šířka rozvinu [mm] | 192 | 212 | 232 | 252 |
