Klempířské prvky pro fasádní systémy s horizontálním kladením (OBPZ)
Klempířské prvky pro fasádní systémy s horizontálním kladením (OBPZ)
Klempířské prvky jsou součástí systému lehkého opláštění ze sendvičových panelů. Kromě toho je lze využít jako samostatný dokončovací prvek. Slouží ke spojování a finalizaci stěn a dalších konstrukčních prvků ze sendvičových panelů. Klempířské prvky jsou vyráběny z pozinkovaného plechu s polyesterovou vrstvou o tloušťce 25 μm ve standardních tloušťkách 0,50, 0,63, 0,70, 0,75 mm a v délkách od 1,00 m do 6,00 m. Případné jiné délky je třeba konzultovat s výrobcem;
Nabídka sendvičových panelů ARPANEL:

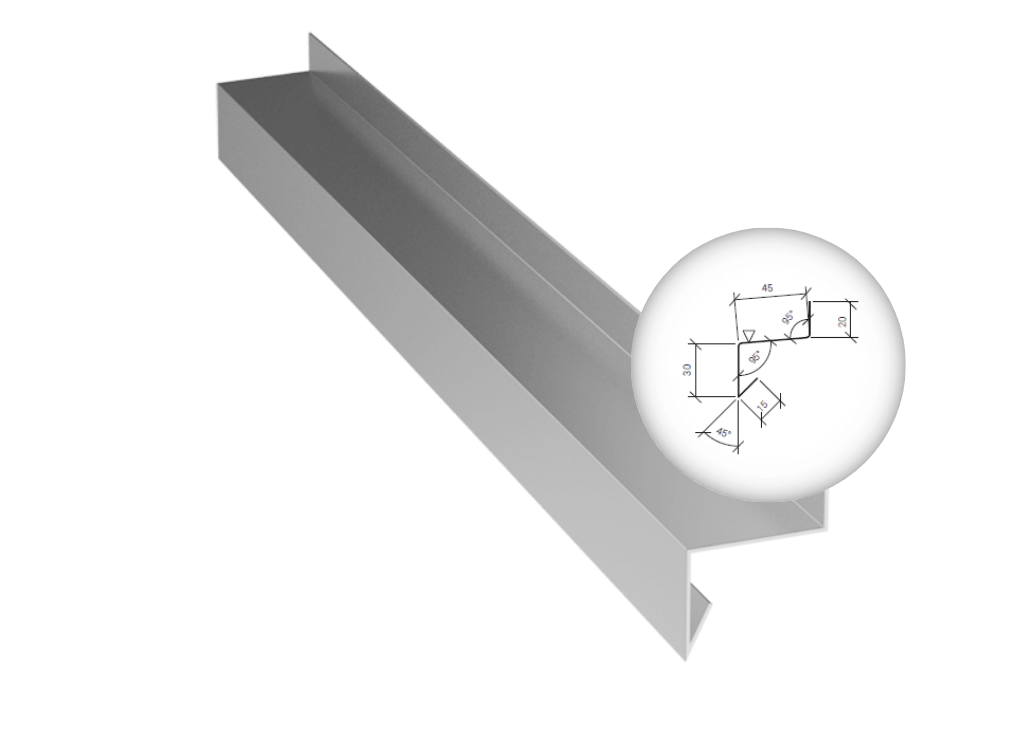

Soklová okapnice A
OBPZ -1
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 110 |
Soklová okapnice B
OBPZ-2
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 150 |
Soklová okapnice C
OBPZ-3
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 65 + z |
Lemování parapetů
OBPZ-4
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 208 + z |
Okapnice
OBPZ-5
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 165 |

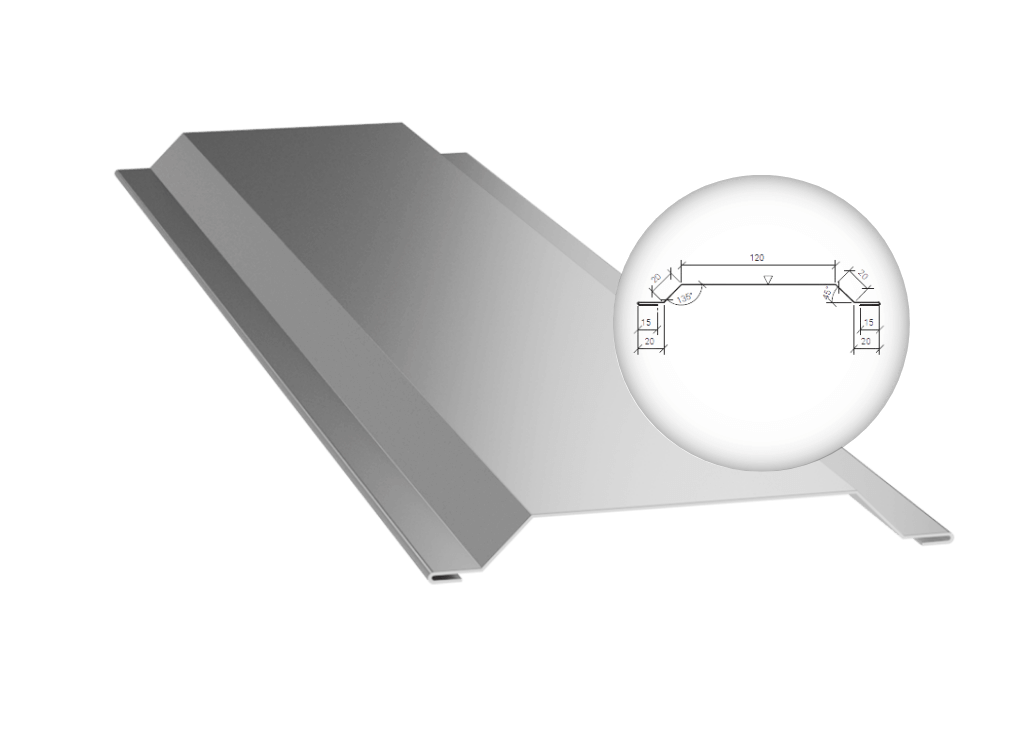

Krycí lišta A
OBPZ-6
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 230 |
Krycí lišta B
OBPZ-7
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 175 |

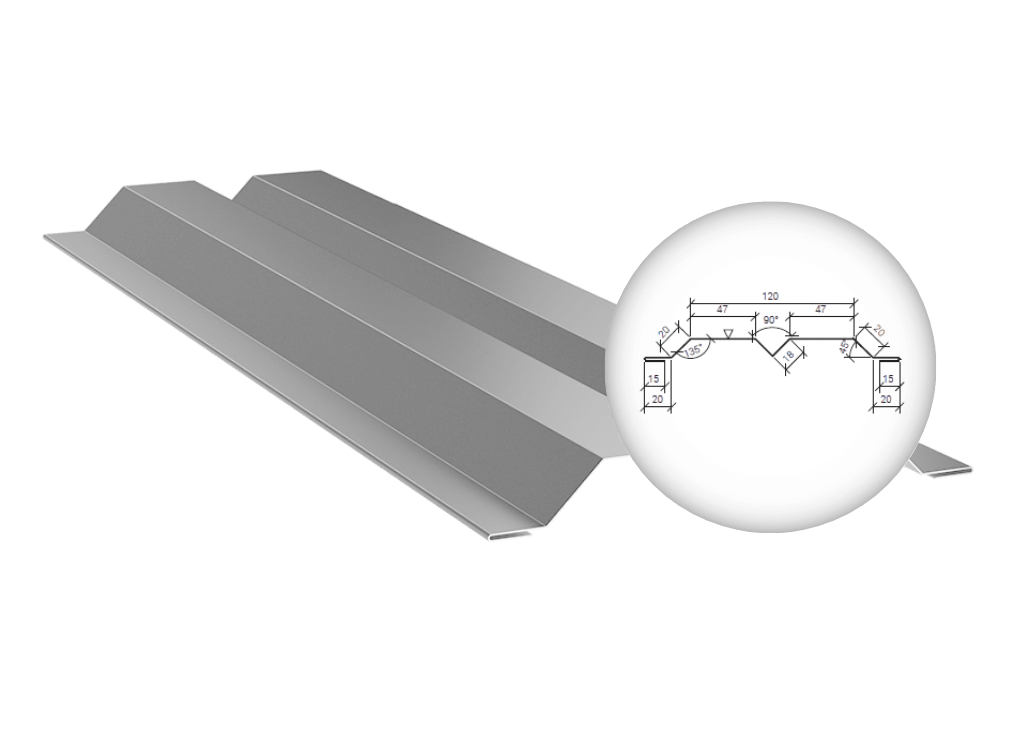

Krycí lišta C
OBPZ-8
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 240 |
Dilatační krycí lišta
OBPZ-9
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 180 |

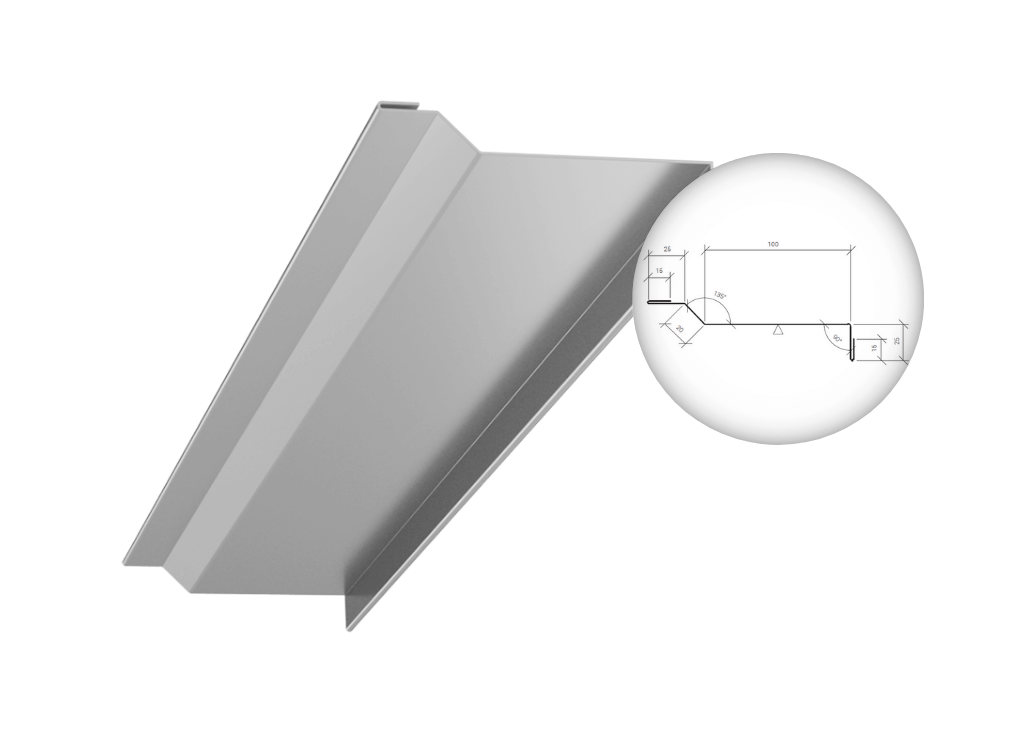

Vnitřní lemovací prvek
OBPZ-10
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 200 |
Vnitřní rohovy lemovací prvek
OBPZ-11
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 110 |

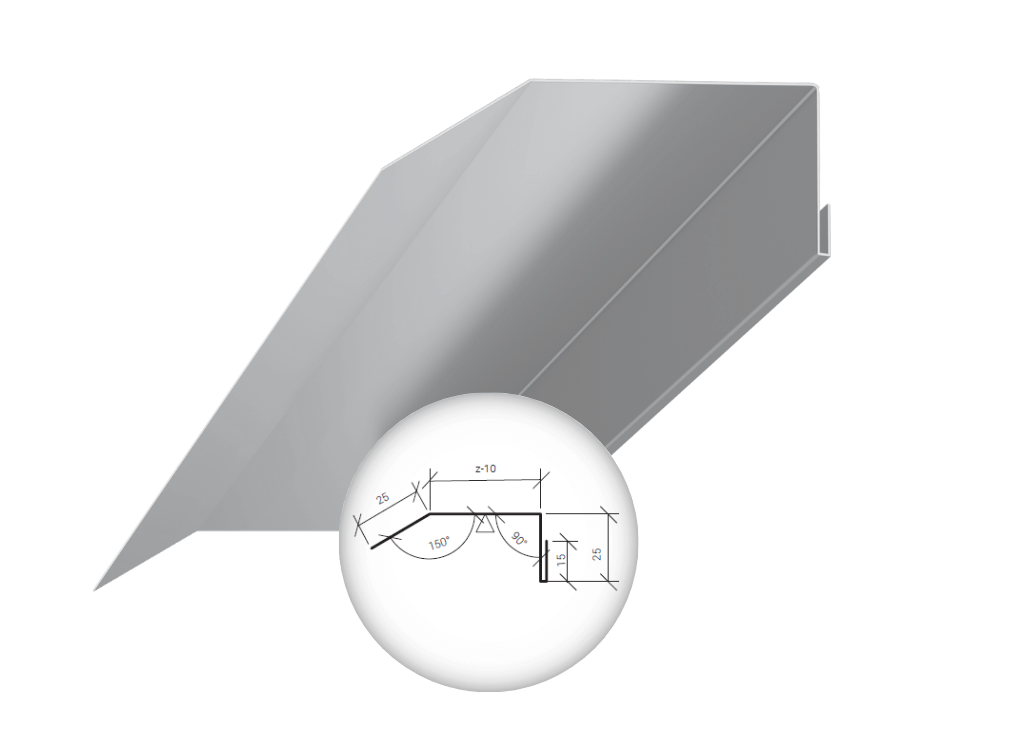

Nadokenní lemovací prvek
OBPZ-12
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 55 + z |

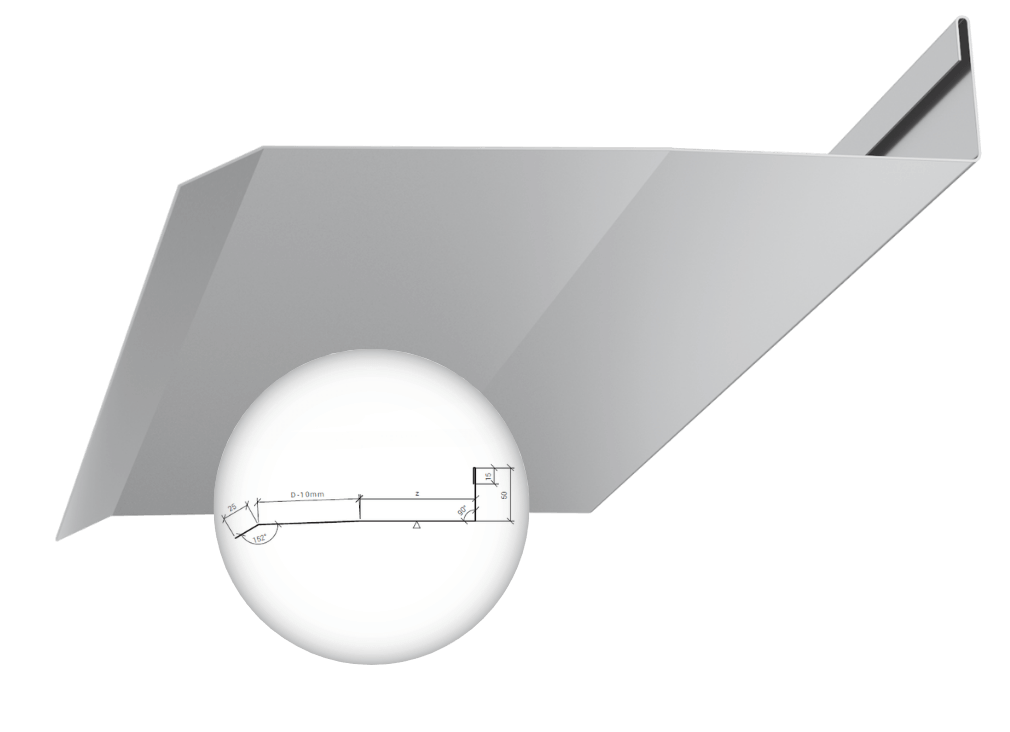

Lemování vrat
OBPZ-13
SPECIFIKACE
| Tloušťka panelu [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Šířka rozvinu [mm] | 80 + z | 80 + z | 80 + z | 80 + z | 80 + z | 80 + z | 80 + z | 80 + z | 80 + z |

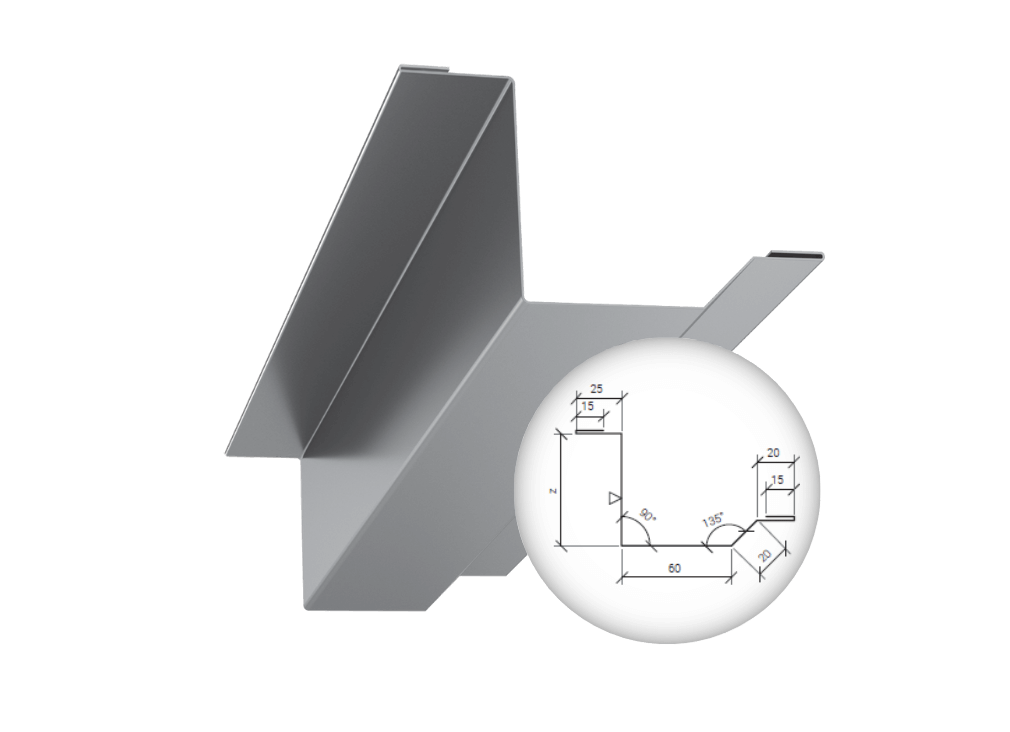

Lemování oken
OBPZ-14
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 155 + z |

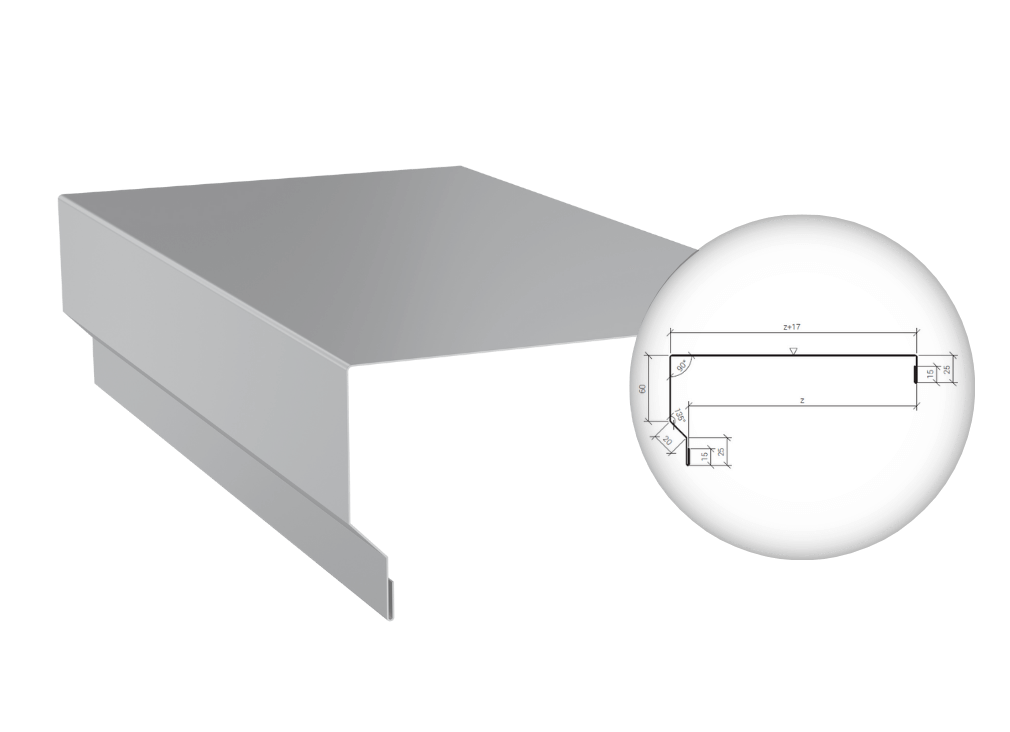

Boční lemování vrat
OBPZ-15
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 177 + z |
Vnitřní lemovací prvek A
OBPZ-16
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 105 |
Vnitřní lemovací prvek B
OBPZ-17
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 165 + z |

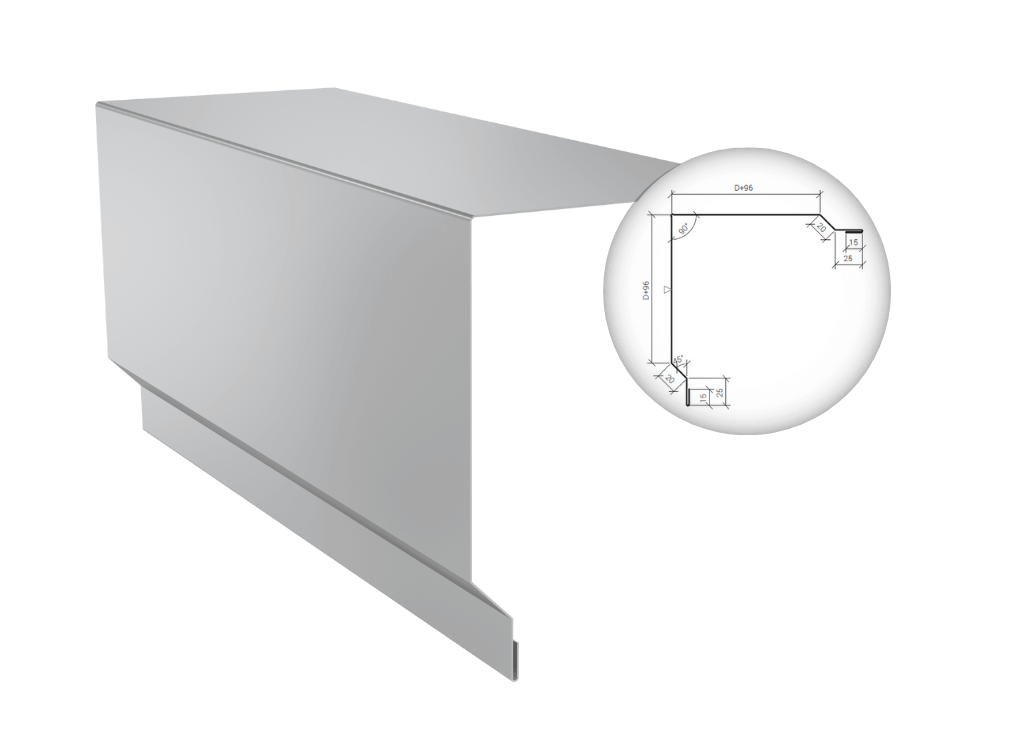

Rohovy lemovací prvek
OBPZ-18
SPECIFIKACE
| Tloušťka panelu [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Šířka rozvinu [mm] | 432 | 472 | 512 | 552 | 592 | 612 | 632 | 672 | 712 |

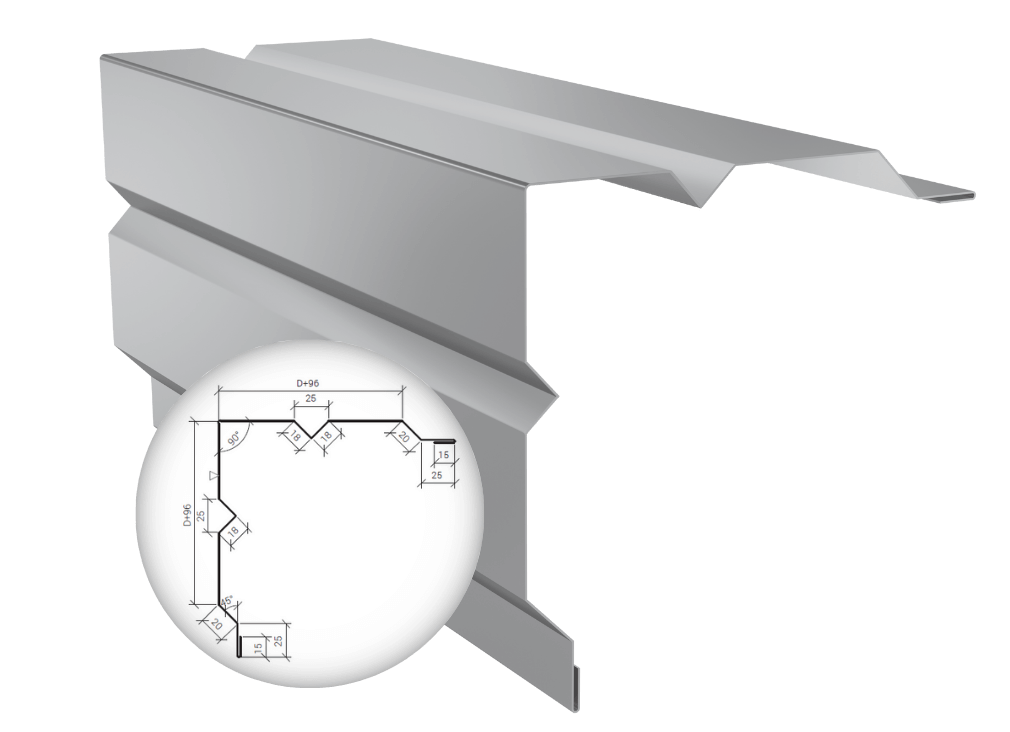

Rohovy lemovací prvek
OBPZ-18a
SPECIFIKACE
| Tloušťka panelu [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Šířka rozvinu [mm] | 504 | 544 | 584 | 624 | 664 | 684 | 704 | 744 | 784 |

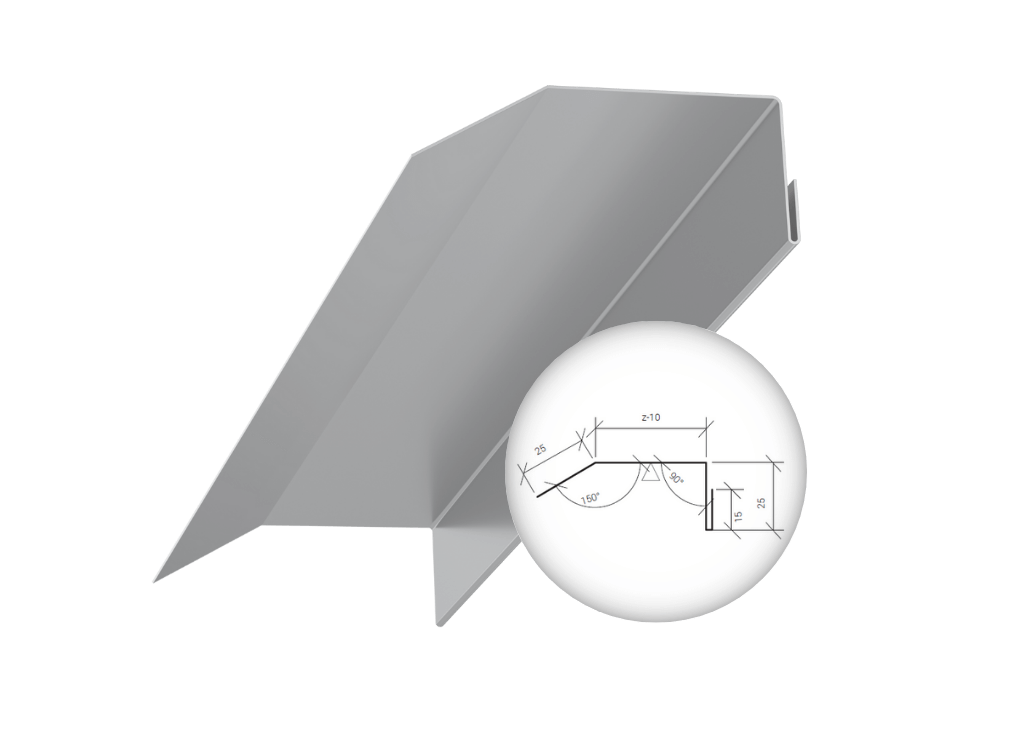

Nadokenní lemovací prvek B
OBPZ-19
SPECIFIKACE
| Tloušťka panelu [mm] | 60-200 |
| Šířka rozvinu [mm] | 55 + z |

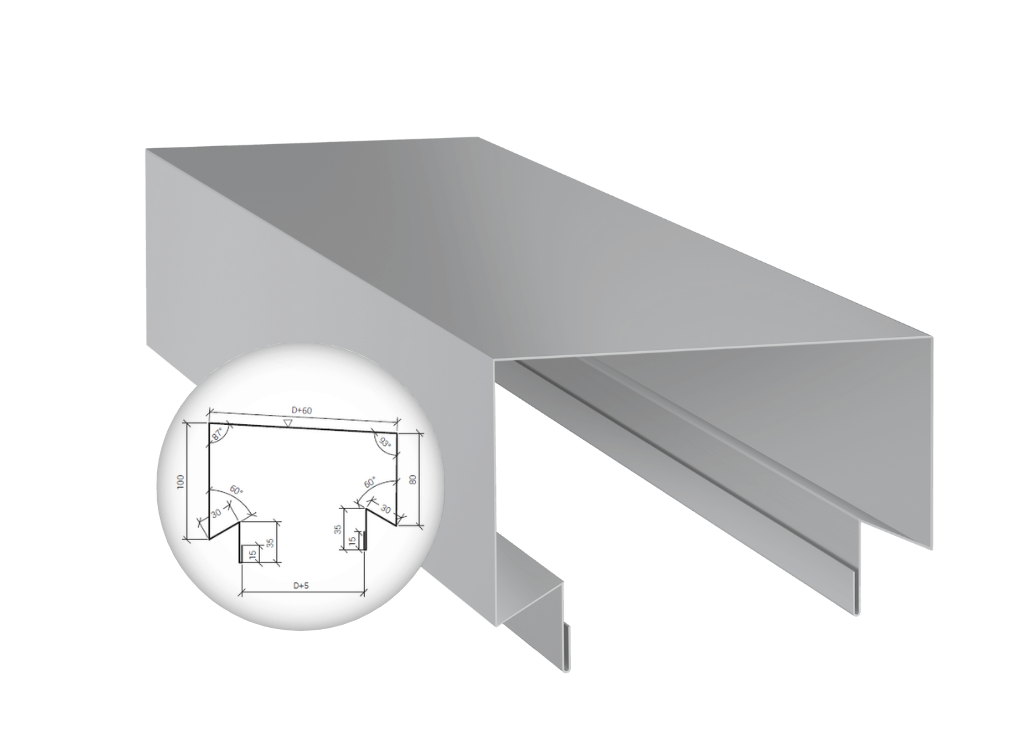

Úprava atiky
OBPZ-20
SPECIFIKACE
| Tloušťka panelu [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Šířka rozvinu [mm] | 405 | 425 | 445 | 465 | 485 | 495 | 505 | 525 | 545 |

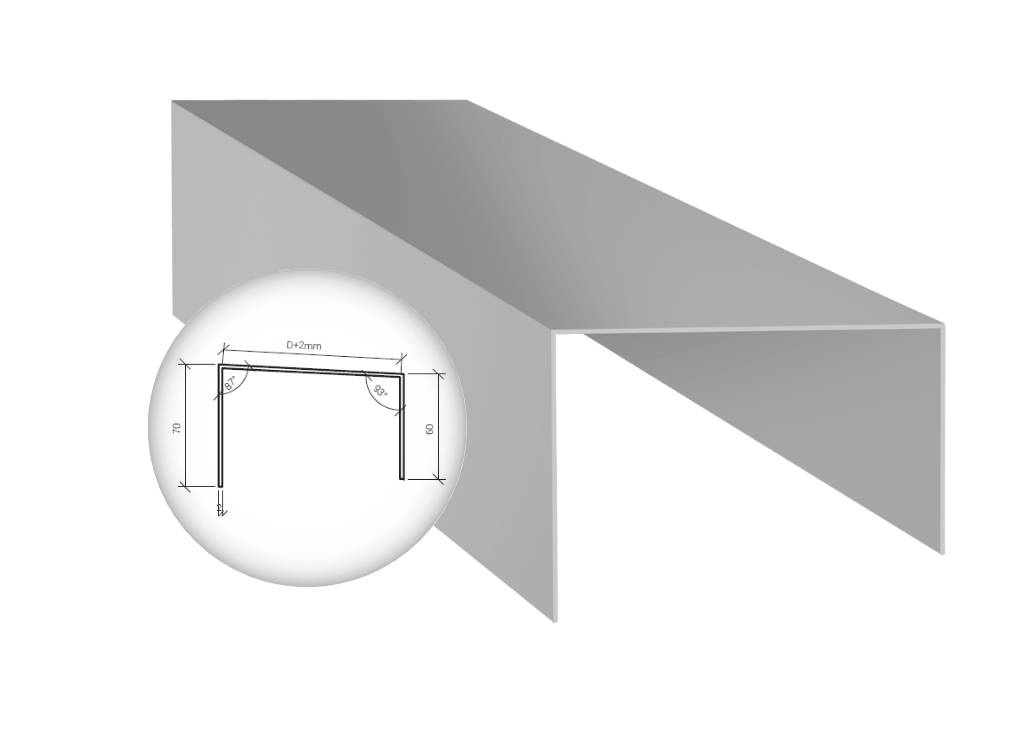

Nosník atikové čepice
OBPZ-21
SPECIFIKACE
| Tloušťka panelu [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Šířka rozvinu [mm] | 192 | 212 | 232 | 252 | 272 | 282 | 292 | 312 | 332 |
